三相三線制干式計量箱安裝說明

2019-07-02 09:10:08 2900

三相三線制干式計量箱(戶外樹脂澆注式)是正在同類產品的基礎上改進而成，適用于額定頻率50Hz，額定電壓10KV、6KV的戶外電力系統中做電能計量，是老式油浸產品理想的替代產品。

本系列產品由電壓電流組合互感器和計量?jī)x表箱兩部分組成，互感器內裝有兩只獨立的電壓和電流互感器分裝于A相、C相，組合互感器外側壁裝有功、無功電度表，腦袋人實驗用的聯合連接盒，運行時用表箱罩住以防竊電。

產品里

內芯采用環氧樹脂澆注，外殼采用鋼桶，以避免陽光紫外線對環氧樹脂澆注體的直射造成損傷。

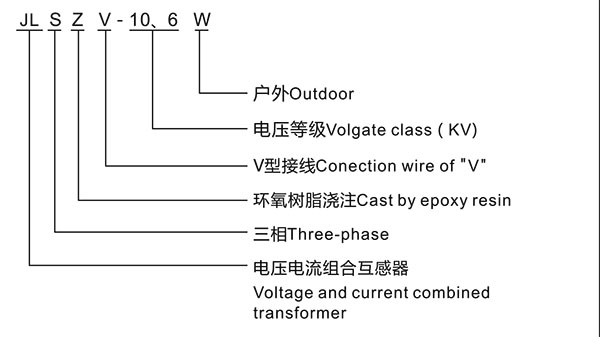

型號含義

技術參數

產品符合標準：GB17201-1997

準確等級：0.2S、0.5S、0.5

額定電壓比：10000/100

額定一次電流：5-400A

額定二次電流：5A或1A

額定容量：電壓部分0.2級，2x15VA、電流部分0.2S、0.2級，2x10VA

額定短時熱電流倍數：80lln-1s

額定動穩定電流倍數：200lln

外形及安裝尺寸
