電流互感器使用過程中為什么要接地？

2019-06-05 15:10:37 2025

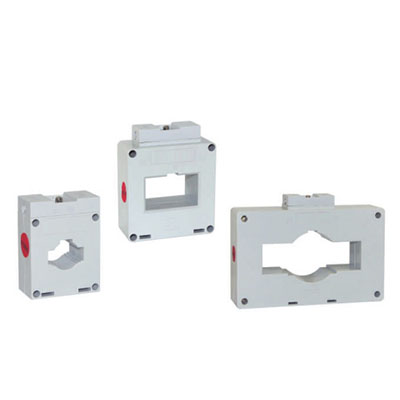

我們知道電流互感器的二次側與測量儀器的電流線圈串聯，形成一個閉環。由于阻抗較小，次級接近短路狀態，電壓非常低。然而，如果電流互感器第二次打開，電流互感器實際上相當于升壓變壓器。如果第二次打開，次級沒有電流，因此失去電流平衡效果。鐵芯的磁通量突然增加，感應電動勢也隨之增加。結果，次級電壓大大增加，可以達到數百伏甚至數千伏。很容易對人造成電擊，并可能破壞二次回路和電氣元件的絕緣，這是非常危險的。

此外，鐵芯的磁通量大大增加，鐵芯會發熱，這可能會燒毀變壓器。此外，由于二次電流為零，電流表和功率表指示為零，電流繼電器無法正常工作，因此失去了對一次回路的監控和保護功能。

一、電壓互感器和電流互感器的二次側的接地原因

1、變壓器的二次側需要接地點，這主要是出于安全考慮。當一次繞組和二次繞組之間的絕緣被高壓擊穿時，一次側的高壓會竄到二次側，二次側的接地可以保證人員和設備的安全。此外，通過接地，可以向絕緣監測裝置提供相電壓。

2、電流互感器的二次側應有一個接地點。由于高壓電流互感器的初級側為高壓，當由于次級線圈和初級線圈之間的絕緣損壞而發生高壓擊穿時，高壓將流入低壓。如果次級線圈在某一點接地，它將向大地引入高電壓，保持次級線圈處于地電位，從而確保人員和設備的安全。

二、互感器二次接地

指電流互感器二次S2端子接地，或電壓互感器N端子接地。

只要變壓器在一個點接地，因為變壓器與初級和次級繞組隔離，所以在接地之前次級繞組和地之間沒有電勢關系。接地后，變壓器不會與大地形成回路，正常運行時電流不會流向大地。

當一次繞組和二次繞組之間的絕緣損壞時，一次高壓串聯到二次回路，一次高壓與地之間具有固定的電位關系，因此電流將流向地，變壓器的二次電壓將被箝位到地電壓，以確保二次儀表和人員的安全。

三、注意事項

電流互感器只能在一點接地。電流互感器二次回路為保護接地。接地的意義是避免在多個接地點之間產生接地電流，并干擾變壓器收集的信息。

1. 一點接地的意思是什么？

答:電流/電壓互感器的二次側在它的N線的某處接地。

2.為什么電流互感器只能在一點接地？

答:兩點接地會導致二次電流回路分流，即部分電流會通過一點流入大地，然后通過另一點回流，這將導致所連接的保護/測量/計量裝置的電流采樣不準確，容易導致不正確的保護動作。

3.為什么電壓互感器只能在一點接地？

答:兩點接地會導致二次電壓回路的N線(即N600)的中性點電位偏移，這將導致每個器件的電壓采樣不準確，從而容易導致不正確的保護動作。
